隨著智算中心芯片功耗持續攀升，單機柜熱密度大幅提升，傳統風冷技術已難以滿足高密度算力場景的散熱需求。液冷技術憑借其高效散熱、節能降噪等優勢，正逐步成為未來智算中心的核心散熱技術。本文將深入分析液冷技術的系統架構、驅動因素及主流技術路線。
一、液冷：未來智算中心的核心散熱技術
液冷與風冷技術相比，具有顯著優勢：溫度傳遞快、帶走熱量多、噪音低、節能且節省空間。英偉達最新商用GB200系列及后續產品均采用冷板液冷技術，實現100%全液冷架構，液冷覆蓋CPU、GPU、內存等核心部件。
二、智算中心液冷系統架構
2.1 液冷系統通用架構

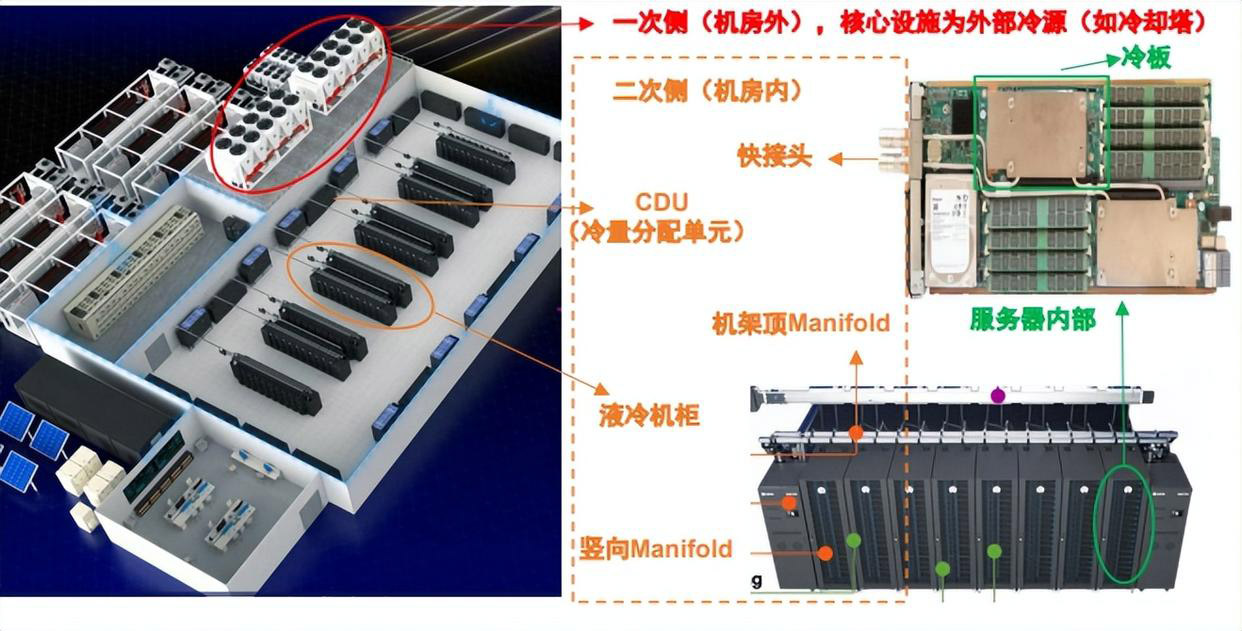

液冷系統通用架構可拆解為機房側和ICT設備側兩部分：
-
機房側：進一步分為一次側和二次側
-
一次側：包含冷卻塔、一次側管網、一次側冷卻液（通常為水）。室外側為外部冷源，如冷水機組、冷卻塔或干冷器，熱量轉移主要通過水溫升降實現。
-
二次側：包含CDU（冷量分配單元）、液冷機柜、二次側管網和二次側冷卻液。室內側包括供液環路和服務器內部流道，熱量轉移主要通過冷卻液溫度升降實現。
-
兩個部分通過CDU中的板式換熱器發生間壁式換熱。
-
ICT設備側：浸沒式采用Tank安裝制冷工質，ICT設備浸沒其中；冷板式主要采用冷板貼附于核心熱源（CPU、GPU、內存等）上方。
2.2 制冷工質的選擇
| 液冷類型 | 常用工質 |
|---|---|
| 冷板式 | 乙二醇/丙二醇溶液（基于防凍考慮）或去離子水 |
| 浸沒式 | 氟化液、礦物油（如硅油）等 |
三、液冷技術的主要驅動因素
3.1 驅動因素一：液冷相比風冷單位成本下降，散熱能力更好
高散熱：液冷系統常用介質（去離子水、醇基溶液、氟碳類工質、礦物油等）的載熱能力、導熱能力和強化對流換熱系數均遠大于空氣。針對單芯片，液冷相比風冷具有更高的散熱能力。
低TCO（總擁有成本）：液冷散熱技術雖會增加一定初期投資，但可通過降低運行成本快速回收。根據中興通訊測算，以10MW數據中心為例，液冷方案（PUE1.15）相比冷凍水方案（PUE1.35），約2.2年可回收增加的基礎設施初投資。施耐德數據顯示，按每機架20kW和40kW部署液冷，投資成本比傳統風冷分別節省10%和14%。
3.2 驅動因素二：算力功率密度提升，液冷逐步成為剛需
智算中心芯片功耗不斷提升，單機柜熱密度大幅快速提升。液冷將是高功率密度散熱的主要方案：
-
英偉達B200芯片TDP功耗已達1000W
-
GB200超級芯片（一顆Grace CPU + 兩顆Blackwell GPU）功耗達2700W
-
從Blackwell到Rubin Ultra架構演進，Vertiv數據顯示，AI GPU機架峰值密度有望從2024年的130kW增長到2029年突破1MW
3.3 驅動因素三：全球數據中心能耗管控趨嚴，PUE考核趨嚴
碳中和背景下，主要國家和地區對數據中心PUE提出更嚴格要求。以我國為例，新建大型和超大型數據中心PUE需降至1.25以內。
目前，標準風冷數據中心中溫控環節能耗占比達40%（主要為精密空調消耗）。PUE值越接近1，表明能耗主要集中于IT設備。通過液冷替代精密空調，有助于降低PUE，實現節約能耗。

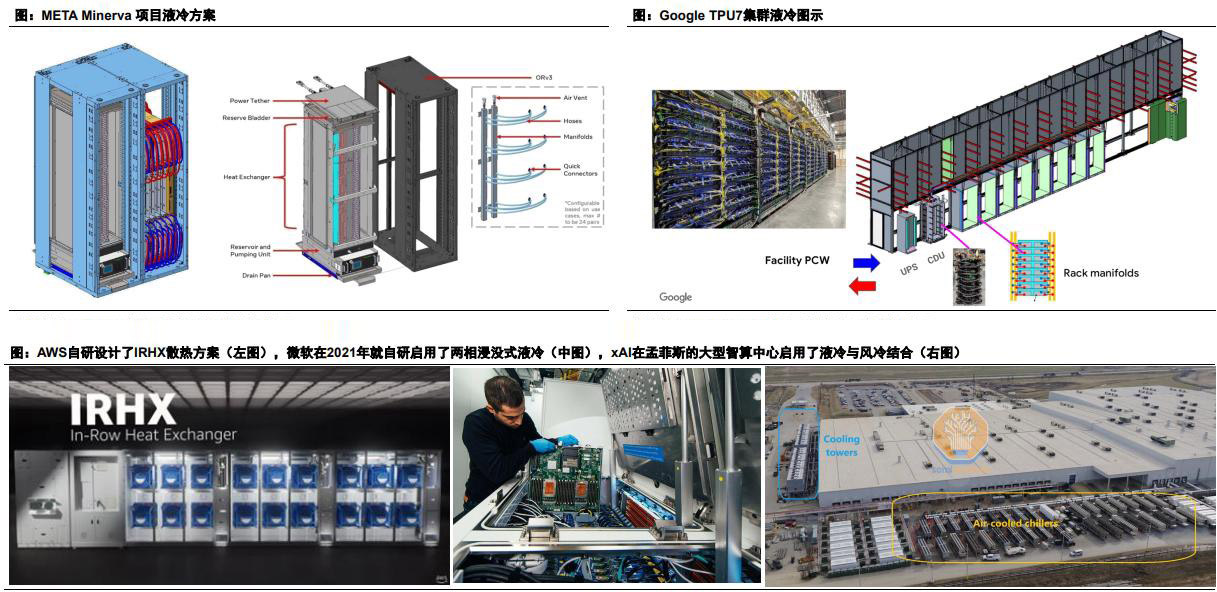

3.4 驅動因素四：CSP云廠商均在設計和啟用液冷方案
主流云服務提供商（CSP）已紛紛布局液冷技術，推動液冷方案在數據中心的大規模應用。
四、液冷技術分類與詳解

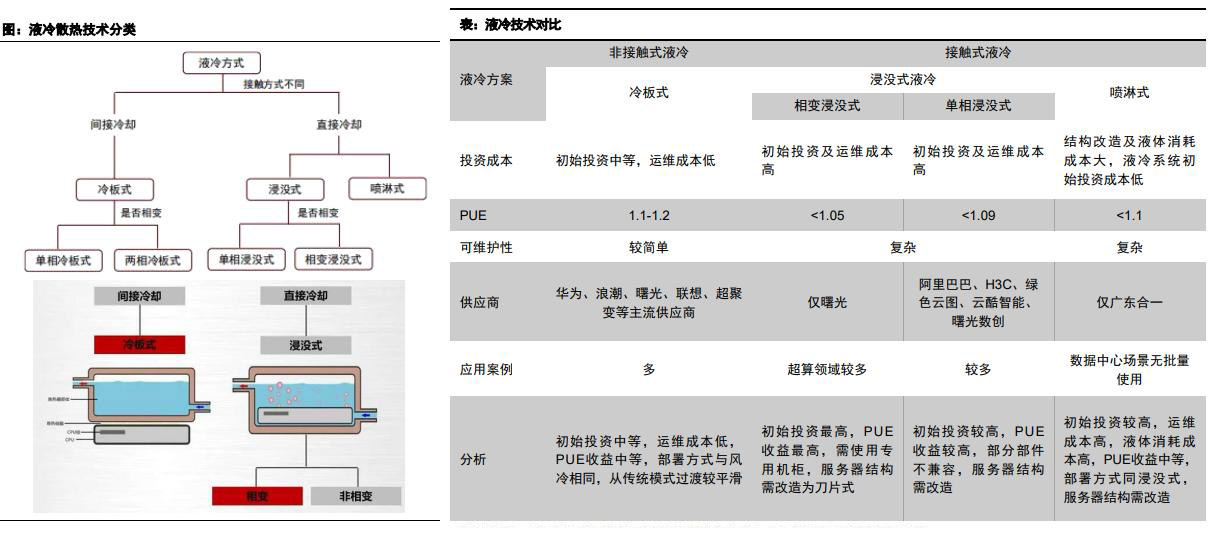

液冷散熱技術主要分為冷板式、浸沒式和噴淋式三大類。按照是否相變，冷板式可分為單相冷板式與兩相冷板式；浸沒式可分為單相浸沒式與相變浸沒式。
4.1 冷板式液冷（當前主流方案）
冷卻液不直接接觸電子器件，通過冷板間接傳遞熱量。
特點：
-
兼容性強、易于維護、可靠性高（液體與設備不直接接觸）
-
存在問題：未實現100%液冷，節能收益可能不顯著；液冷板設計需適配現有器件布局，標準化難度大
冷板式技術分類：
-
L2A（Liquid to Air）：空氣輔助液體冷卻，適用于傳統空氣冷卻數據中心，無需額外液冷基礎設施
-
L2L（Liquid to Liquid）：通過CDU清除MW級IT熱量，需要額外液冷基礎設施
冷板式發展方向一：兩相式
允許冷卻液在冷卻過程中發生相變（液態吸熱沸騰為氣態，冷凝端放熱變回液態）。兩相冷板式液冷系統有望實現2500W芯片散熱。
冷板式發展方向二：微通道（MLCP）
MLCP（微通道水冷板）通過蝕刻工藝將傳統毫米級流道縮小至微米級（30-150微米），并將均熱板、水冷板、芯片封裝蓋板整合為單一單元，減少導熱界面材料的使用，使冷卻液更直接高效地帶走熱量。MLCP單價可達傳統水冷板的3-5倍，毛利率較高。以GB300架構為例，一個機柜需要108+18個MLCP，報價約800-900美元/塊。
前沿進展：微軟已成功開發微流體冷卻技術，通過細如發絲的微小通道將冷卻液直接輸送到芯片內部，散熱效率比現有散熱板高出三倍，能將芯片最高溫升降低65%。
4.2 浸沒式液冷
單相浸沒式：
-
浸沒機柜設計更簡單，氟化液更易操作、維護
-
材料兼容性和循環中污染物隱患更少
雙相（相變）浸沒式：
-
通過冷卻液沸騰（液相→氣相）實現更高傳熱效率
-
功率密度可達250-500kW/浸沒腔
-
冷卻基礎設施較簡單（如使用干式冷卻器，無需冷卻水塔等蒸發降溫設施）
五、總結
在高密度算力功率持續提升的背景下，液冷技術憑借其優異的散熱能力、更低的TCO、對PUE政策的良好響應以及云廠商的積極推動，已成為智算中心散熱溫控的主要技術方向。冷板式液冷當前占據主流，未來將向兩相式、微通道等方向演進；浸沒式液冷在超高熱密度場景中亦具有廣闊應用前景。液冷技術的持續創新將為AI算力的爆發式增長提供堅實的熱管理基礎。
